　　全自動反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。

　　全自動反沖洗過濾器可使工業污水達到國家規定的廢水排放標準，可以有效的保護環境，同時也可以將污水處理后達到可以回用的標準，這樣一來不僅可以解決了污水排放的難題，也可實現再利用節省了成本，自動反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以改善水質和保護其他設備正常工作的設備。

　　反沖洗過濾器工作原理

　　水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。

　　當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。

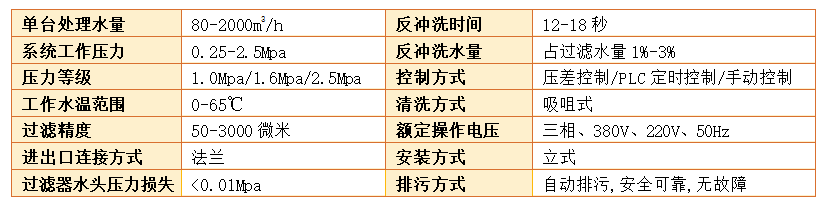

　　反沖洗過濾器過濾精度

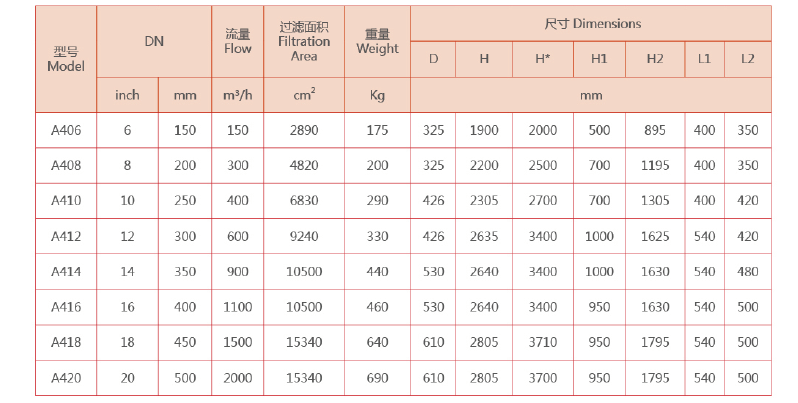

　　反沖洗過濾器選型

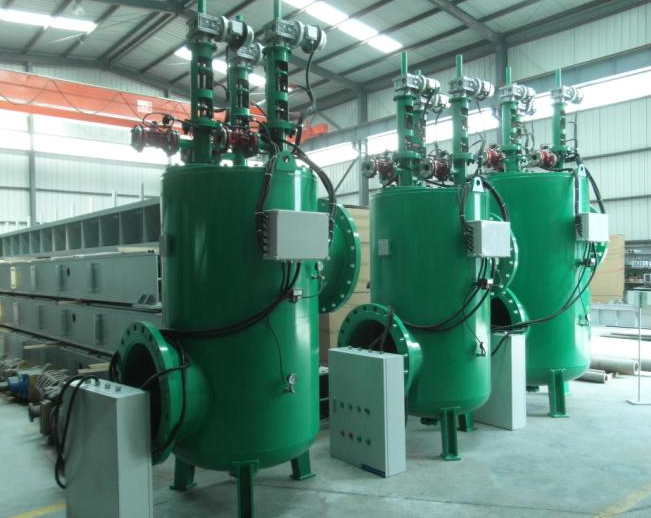

　　反沖洗過濾器應用現場

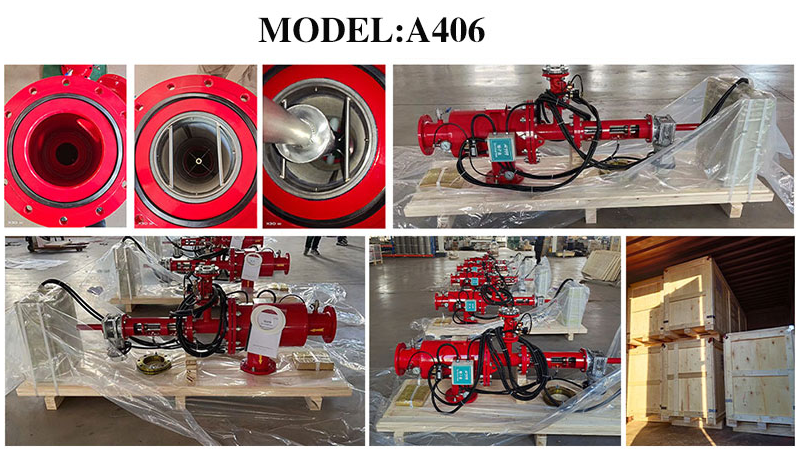

　　北京中遠通反沖洗過濾器設備發貨現場

　　北京中遠通自清洗過濾器廠家銷售反沖洗過濾器、自清洗過濾器、疊片過濾器、砂石過濾器、管道過濾器、管道過濾器設備各個型號（Y型、F型、L型）等銷售安裝，形成了專門針對電子、醫藥、化妝品、生物工程、食品、化工、電廠、造紙、玻璃、醫院、酒店、鍋爐水軟化、實驗用水及各種生活、工業廢水處理等行業提供優質的產品設備和技術服務，歡迎新老客戶來電洽談!聯系電話米經理-15001058705。
